Модернизация и ретрофиттинг тяжелого подъемно-транспортного оборудования — один из главных трендов в современной портовой и промышленной логистике. Обновление парка портальных кранов (от классических «Альбатросов» и «Кондоров» до тяжелых монтажных порталов) позволяет операторам получить фактически новую машину с современными характеристиками за долю стоимости новой.
Однако для инженера-конструктора проект модернизации — это своего рода профессиональный вызов. Если при проектировании с нуля конструктор свободен в выборе компоновочных решений, то при ретрофиттинге он зажат в тиски уже существующей, отработавшей десятилетия металлоконструкции. Здесь недостаточно быть просто теоретиком-расчетчиком, запускающим симуляции. Здесь нужен сильный проектировщик-практик, способный выдать безупречную рабочую конструкторскую документацию (РКД), по которой завод изготовит узлы без переделок и подгонок по месту.
Кинематика и компоновка приводов: вписать новое в старые габариты
Главная задача конструктора при модернизации — замена морально устаревших, громоздких открытых передач и тяжелых отечественных редукторов на современные компактные приводные группы (цилиндро-конические или планетарные редукторы, частотно-регулируемые двигатели).
Увязка посадочных мест и габаритов. Новые приводные агрегаты значительно меньше старых, но их нужно жестко и точно базировать на существующие рамы поворотной платформы или ходовых тележек. Конструктор разрабатывает переходные рамы, подлегирующие плиты, рассчитывает новые шлицевые или шпоночные соединения валов. Ошибка в допусках на чертеже РКД даже на доли миллиметра приведет к перекосу привода, вибрации и моментальному выходу из строя подшипников.
Механизм изменения вылета стрелы. При переходе со старых систем управления на современные приводы с частотно-регулируемым преобразователем (ЧРП) часто меняется динамика работы стреловой системы. Конструктор перепроектирует узлы крепления жестких тяг или шарнирные сочленения гуська. Ему необходимо детально проработать узлы трения, заложить современные подшипники скольжения или качения, продумать доступность точек смазки.
Разработка РКД для ходовых систем и ОПУ: узлы, работающие на пределе
Ходовая часть и опорно-поворотное устройство (ОПУ) — самые металлоемкие и ответственные узлы портального крана, воспринимающие колоссальные нагрузки.
Модернизация ходовых балансирных тележек. При замене приводных двигателей ходовых колес на независимый ЧРП-привод полностью перерабатывается кинематическая схема тележки. Конструктор-механик заново проектирует вал-шестерни, буксы, подбирает подшипники под новые скоростные режимы. В РКД должны быть детально прописаны требования к термообработке (закалка, цементация валов и зубьев), чтобы детали выдерживали пусковые моменты.
Стыковка с опорно-поворотным кругом. При замене или дефектовке ОПУ критически важна точность разработки крепежных узлов. Конструктор выбирает высокопрочный крепеж (класс 10.9 или 12.9) и проектирует схему затяжки. Чертеж должен содержать исчерпывающие указания по геометрии стыка: малейшая непараллельность фланцев вызовет заклинивание роликов ОПУ при повороте крана.
Проектирование тормозных систем и узлов безопасности
Безопасность крана зависит от того, насколько качественно конструктор проработал исполнительные механизмы удержания груза и портала.
Интеграция современных дисковых и колодочных тормозов. Вместо старых тормозов типа ТКГ устанавливаются современные электрогидравлические или магнитоэлектрические тормозные системы. Конструктор встраивает их в общую кинематическую схему механизма подъема или поворота. Требуется разработать чертежи новых тормозных шкивов/дисков, рам крепления и защитных кожухов.
Противоугонные устройства. Для нерабочего состояния крана конструктор модернизирует или заново проектирует рельсовые захваты (клещевые, гидравлические). Это чистая исполнительная механика, где от точности изготовления рычагов и клиньев зависит, устоит ли кран при штормовом ветре.
Приводы передвижения портала
Переход на частотное регулирование исключает ударные нагрузки, что существенно увеличивает остаточный ресурс металлоконструкции портала. На данном этапе конструктор рассчитывает новые режимы замедления и плавной остановки, минимизируя забег одной из опор крана, что исключает возникновение опасных перекосов всей конструкции.
Квалификация: какого инженера-разработчика ищет производство?
Сильный конструктор по портальным кранам — это специалист, чья инженерная интуиция подкреплена годами ведения авторского надзора непосредственно на монтажных площадках и в цехах. Модернизация (ретрофиттинг) не прощает теоретического подхода, поэтому к разработчику РКД предъявляются жесткие требования, выходящие далеко за рамки базового владения CAD-системами:
- Глубокое знание нормативной базы краностроения: Опыт проектирования в строгом соответствии с требованиями ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», а также профильных стандартов (включая ГОСТ 34017-2016 по ходовым колесам, стандартов на канатные системы и механизмы поворота). Кандидат должен с ходу понимать, какие изменения в кинематике потребуют проведения повторной экспертизы промышленной безопасности (ЭПБ).
- Проектирование под технологические возможности завода: Понимание нюансов тяжелой механической обработки. Конструктор должен закладывать такие габариты переходных рам, корпусов подшипников и валов, которые реально обработать на карусельных, расточных и зубофрезерных станках конкретного предприятия без привлечения уникального стороннего оборудования.
- Специфика сопряжения «сталь-сталь» и металлургия узлов: Понимание режимов термообработки (объемная закалка, ТВЧ, цементация) для высоконагруженных шлицевых валов, вал-шестерен ходовых тележек и открытых зубчатых венцов поворотных механизмов. Умение безошибочно закладывать классы прочности метизов и контролируемые моменты затяжки для ОПУ и фланцевых соединений стреловых систем.
- Свободная интеграция механики и КИПиА: Способность работать в плотной связке со специалистами по АСУ ТП. Конструктор должен «в металле» предусматривать технологические места, кронштейны и защиту для датчиков перекоса портала, концевых выключателей, энкодеров на валах двигателей и исполнительных механизмов современных тормозов.
- Культура оформления документации: Безупречное владение ЕСКД при выпуске сборочных чертежей и деталировок. Способность выпускать РКД в средах SolidWorks или КОМПАС-3D на уровне продвинутого пользователя (включая работу с тяжелыми сборками), которая не вызывает вопросов у цеховых технологов и сборщиков при контрольной сборке узлов.
Итог
Модернизация требует гораздо более глубокого понимания физики работы машины, чем типовое проектирование, поскольку накладывает жесткие габаритные ограничения. Конструктору необходимо не просто «вписать» новые механизмы в существующие конструкции, но и детально проработать безопасную схему их монтажа и демонтажа в условиях ограниченного пространства порта.
На рынке подъемно-транспортного оборудования конструктор-разработчик РКД для проектов модернизации — это штучный эксперт. Он совмещает в себе компетенции механика, технолога машиностроения и монтажника, четко понимая, как каждый миллиметр допуска на его чертеже повлияет на общую живучесть и безопасность огромного портального крана.
Хотите проектировать узлы, работающие на пределе возможностей, и решать сложные инженерные задачи? Ознакомьтесь с нашей вакансией Ведущий Инженер-Конструктор (механик) и отправьте отклик.

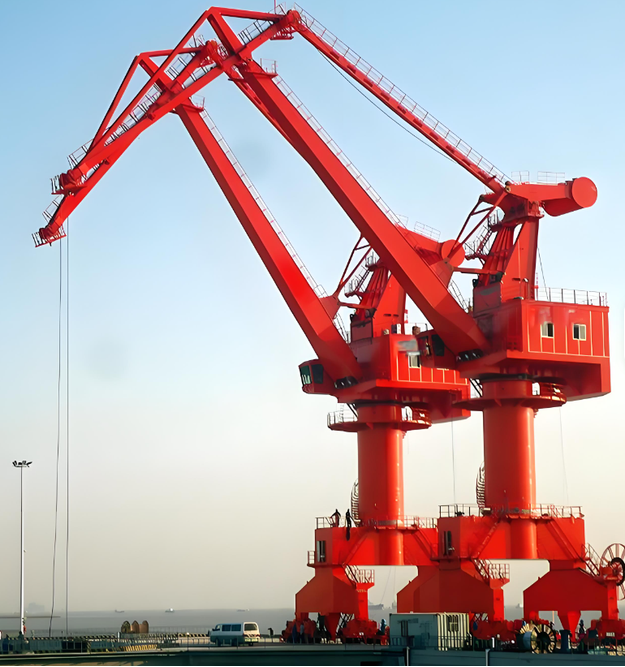

Изображение: на фотографии Портальный кран SANY SMQG4040S — это тяжёлый четырёхзвенный портальный поворотный кран (Portal Slewing Crane), предназначенный для использования в морских и речных портах, а также на причалах для перевалки контейнеров и штучных грузов.
Ключевые характеристики
- Грузоподъемность: 40 тонн
- Вылет стрелы (рабочий радиус): от 12 до 40 метров
- Ширина колеи (колея рельсового пути): 12 метров
- Радиус поворота: ≤ 9 метров
Основные особенности и технологии
- Интеллектуальное управление: Кран оснащен автоматической системой отслеживания траектории и угла поворота спредера (контейнерного захвата).
- Энергоэффективность: Применение технологии активного инвертора позволяет преобразовывать кинетическую и потенциальную энергию, накапливаемую при работе, в электрическую и возвращать ее обратно в сеть.
