В современном портовом и промышленном секторе модернизация и реинжиниринг тяжелого подъемно-транспортного оборудования (ПТО) требуют от конструкторских бюро комплексного подхода, объединяющего механику, гидравлику и системы автоматического управления. Ярким примером сложнейшей инженерной задачи является проектирование и обслуживание электрогидравлических балансирных кранов, таких как машины брендов E-Crane или серии Pelikan от Ardelt. Эффективность и надежность этих механизмов базируются на двух фундаментальных столпах: идеальном механическом равновесии и прецизионной защите гидравлического контура от динамических нагрузок.
Механическое равновесие: кинематика шарнирного параллелограмма
Главная особенность балансирных кранов — минимизация энергопотребления за счет уравновешивания конструкции. В отличие от классических подъемных сооружений, где силовые приводы постоянно преодолевают вес самой стреловой системы, балансирные машины используют принцип качающегося противовеса.
Стрела, рукоять, оттяжка и балансир крана соединены шарнирно и образуют жесткий подвижный параллелограмм. При изменении вылета стрелы гидроцилиндрами противовес автоматически и синхронно перемещается в противоположную сторону. Такая геометрия позволяет полностью уравнять и обнулить опрокидывающий момент от веса металлоконструкций в любой точке рабочей зоны.
Гидравлическая система крана освобождается от необходимости поднимать собственную массу стрелы и рукояти. Нагрузка на гидроцилиндры возникает только от чистого веса перемещаемого груза и сил инерции. Это инженерное решение обеспечивает рабочую зону крана при минимальных затратах установленной мощности приводных двигателей.
Гидростатическая трансмиссия механизма поворота
Механизм вращения платформы тяжелого крана обладает колоссальным моментом инерции. Для обеспечения плавности хода, точности позиционирования грейфера или спредера, а также для быстрого изменения направления вращения башни целесообразно применять гидростатическую трансмиссию (ГСТ) с закрытым контуром.
Использование регулируемых аксиально-поршневых насосов в паре с гидромоторами постоянного рабочего объема обеспечивает полную независимость механизма поворота от общей гидросистемы крана. Скорость и направление вращения регулируются исключительно изменением угла наклона люльки (поворотной шайбы) насоса.
Критически важный аспект работы ГСТ в крановых режимах — гашение пиков давления, возникающих при резком торможении многотонной платформы или под воздействием штормовых ветровых нагрузок. Для защиты контура в рабочие магистрали интегрируются перепускные предохранительные клапаны. Дополнительно устанавливается предохранительный клапан в линию управления: при опасном скачке давления он мгновенно сбрасывает управляющий сигнал, возвращая наклонную шайбу насоса в нейтральное нулевое положение, что переводит систему в режим безопасного динамического торможения.
Эшелонированная защита от гидроударов и автоколебаний
При резкой остановке тяжелых механизмов вылета стрелы в полостях гидроцилиндров возникают опасные пульсации давления и гидроудары, способные разрушить трубопроводы и вызвать кавитацию масла. Защита системы должна строиться по многоуровневому принципу — по возрастанию энергии от непосредственного потребителя (гидроцилиндра) обратно к силовой насосной станции:

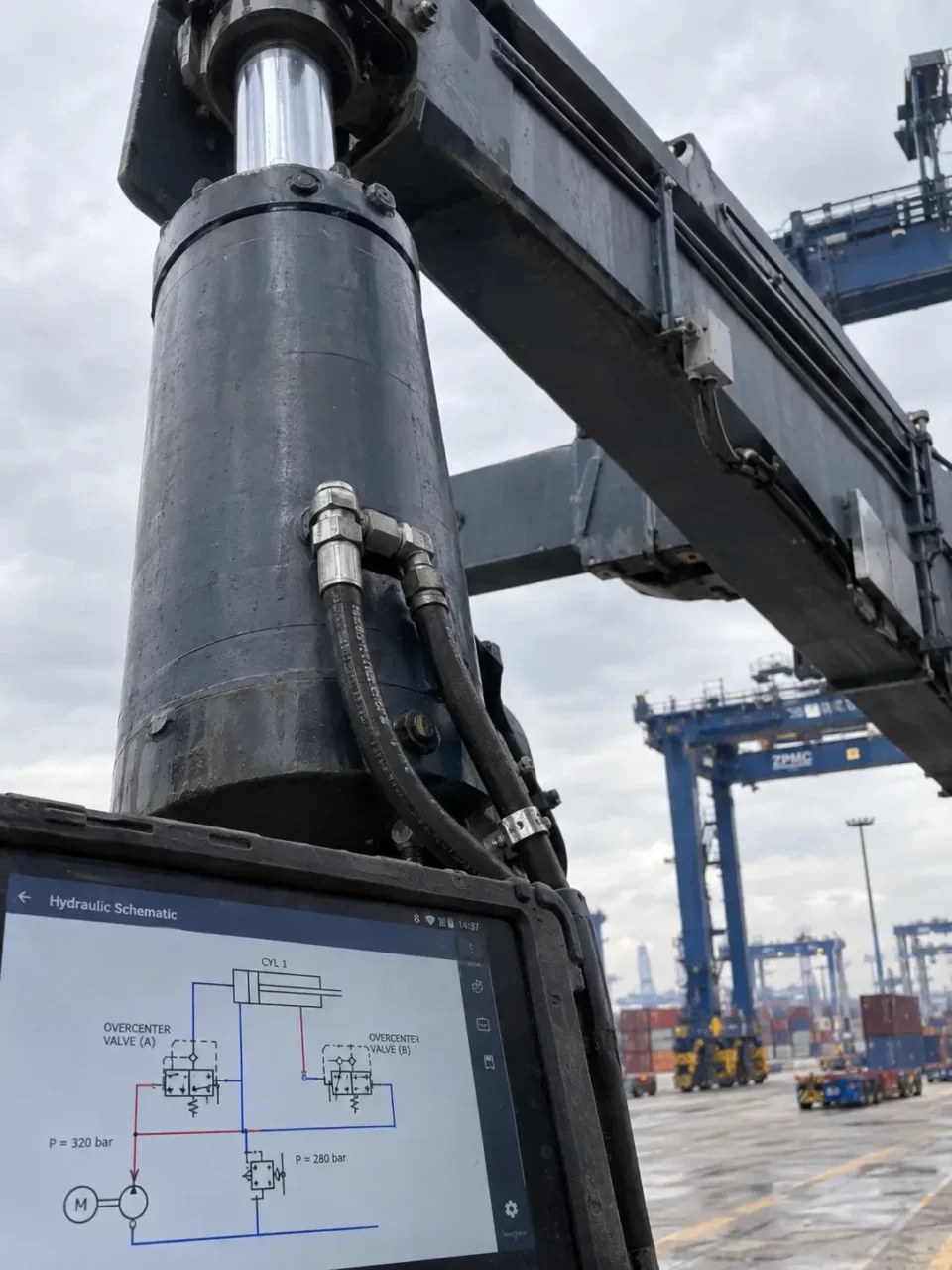

- Первый барьер (непосредственно на гидроцилиндрах): установка тормозных клапанов (overcenter valves) преимущественно непрямого управления. Они жестко запирают полости цилиндра при отсутствии управляющего давления, исключая самопроизвольное падение стрелы под действием попутного веса груза.
- Второй барьер (на гидрораспределителе): рабочие линии секции распределителя, отвечающего за гидроцилиндры вылета, оснащаются спаренными ударными (предохранительными) и антикавитационными клапанами. Ударные клапаны срезают пиковые скачки давления, а антикавитационные — мгновенно подпитывают полости маслом из линии слива при возникновении зон вакуума, предотвращая разрушение уплотнений и закипание рабочей жидкости.
- Третий барьер (между распределителем и потребителем): интеграция пневмогидроаккумуляторов (ПГА). Газовые аккумуляторы работают как демпферы, физически впитывая в себя излишки объема жидкости при гидроударах и сглаживая автоколебания стреловой системы.
- Четвертый барьер (на силовой станции): регулятор давления на самом гидронасосе, выступающий финальной линией обороны общесистемной энергосистемы крана.
Такой эшелонированный подход к проектированию гидросистем и знание специфики кинематики параллелограмма позволяют КБ осуществлять глубокую модернизацию портовой техники на уровне стандартов надежности, гарантируя долгий срок службы металлоконструкций и гидроаппаратуры в любых эксплуатационных режимах.
