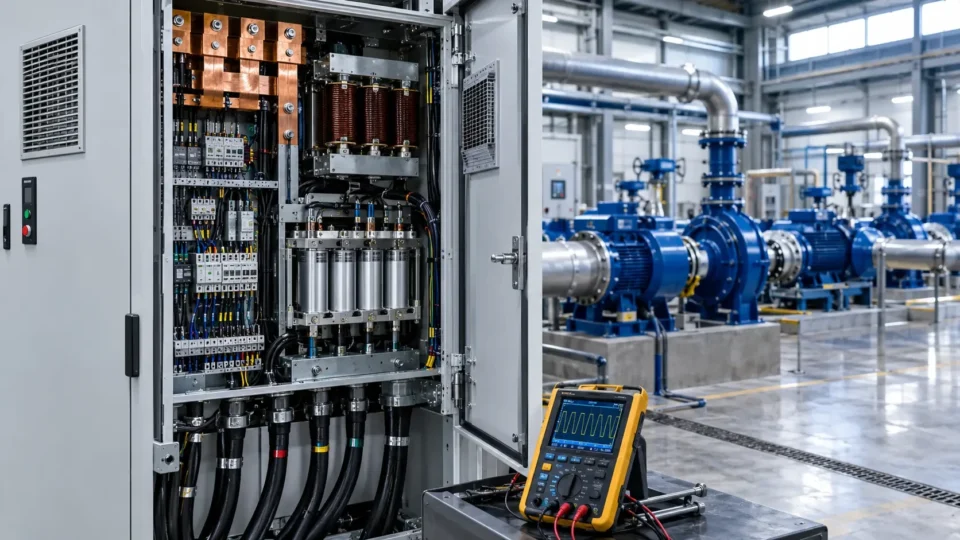

Массовое замещение преобразователей частоты премиального сегмента азиатскими b2b-платформами обнажило критическую проблему схемотехники, которую часто упускают проектировщики общепромышленного уровня. При модернизации мощных насосных станций с удаленным расположением сухих или погружных двигателей новые ЧРП вызывают массовые пробои изоляции обмоток. Причина кроется не в дефектах моторов, а в фундаментальной физике распределенных параметров кабельной линии в сочетании со спецификой работы выходных каскадов новых инверторов.
Механизм волнового удвоения напряжения
Современные азиатские ЧРП используют высокоскоростные IGBT-транзисторы с крайне малым временем переключения для снижения собственных тепловых потерь. Из-за этого скорость нарастания импульса напряжения (dU/dt) на выходе инвертора достигает 5–10 кВ/мкс. Прямоугольный ШИМ-импульс, выходя из инвертора, распространяется по кабелю как электромагнитная волна со скоростью около 150–200 метров за микросекунду.
Когда длина кабеля превышает критическое значение, кабельная линия перестает быть просто проводником и превращается в линию с распределенными индуктивностью и емкостью. Критическая длина рассчитывается как половина произведения скорости распространения волны на время нарастания фронта импульса. Если реальная длина трассы больше этого значения (для быстродействующих ключей это рубеж всего в 15–20 метров), возникает волновой резонанс. На границе раздела сред — на клеммной коробке двигателя, где волновое сопротивление обмоток значительно выше волнового сопротивления кабеля — происходит практически полное отражение волны напряжения. В результате на обмотки мотора прилетают пиковые импульсы до 1000–1200 В, планомерно выжигающие межвитковую изоляцию.
Емкостные токи и ложные аварии ЧРП
Вторая скрытая проблема — высокая погонная емкость мокрых, экранированных кабелей, традиционно проложенных на объектах Водоканалов. Быстрые фронты dU/dt через емкость кабеля генерируют мощные высокочастотные токи утечки на землю.
Для наладчика это оборачивается серьезным эксплуатационным сбоем. При попытке запустить насос на кабеле длиной от 100 метров новый ЧРП мгновенно уходит в защиту по аппаратному овертоку (Overcurrent), воспринимая емкостный ток как короткое замыкание на выходе, хотя сам двигатель абсолютно исправен. Кроме того, высокочастотные емкостные токи замыкаются через подшипники двигателя. Этот эффект, известный как EDM, вызывает электроэрозию беговых дорожек, микросварку и полное разрушение подшипниковых узлов за два-три месяца эксплуатации.
Инженерные методы фильтрации
Ушедшие европейские вендоры во многом решали эту проблему программно — за счет сложных адаптивных ШИМ-модификаций и встроенных выходных контуров. При работе с новыми платформами инженеру-разработчику РКД приходится решать задачу на схемотехническом уровне, жестко привязываясь к дистанции до объекта.
На расстояниях до 50 метров применяется моторный дроссель или выходной реактор. Это индуктивность, которая ограничивает скорость нарастания dU/dt и снижает пики напряжения, но не убирает синусоидальные пульсации ШИМ. Это самое бюджетное и простое решение.
На дистанциях до 100 метров закладывают полноценный dU/dt-фильтр. Он снижает крутизну фронта импульса до безопасных для стандартных двигателей значений ниже 500 В/мкс. Такой фильтр требует точного теплового расчета шкафа, так как силовые компоненты интенсивно выделяют тепло в процессе работы.
Если длина трассы превышает 100 метров, единственным надежным решением становится синус-фильтр. Этот LC-контур полностью сглаживает ШИМ, превращая его в идеальную синусоиду, и позволяет использовать обычный неэкранированный кабель. Однако он вызывает падение напряжения на индуктивности самого фильтра, снижая общую эффективность привода на 5–7% и требуя от инженера закладывать запас по мощности ЧРП еще на этапе формирования ТКП.
В современных реалиях решающее значение приобретает способность инженерного состава на этапе предпроектных изысканий прецизионно рассчитать волновое сопротивление распределенной системы кабельной линии и определить тепловые потери фильтрационных контуров. Только сквозной предварительный расчет позволяет гарантировать безаварийную работу мегаваттных агрегатов до того, как шкаф управления будет передан в серийное производство и смонтирован на объекте заказчика.
